Grundriss Editor
Aus Grundrissen wird Planung
Zeichne vorhandene Grundrisse nach, erhalte ein 3D Modell und übernimm die Gebäudegeometrie in deine raumweise Heizlastberechnung. Ergänze Heizflächen, Anlagenbauteile und Leitungswege im selben Grundriss.
14 Tage voller Softwarezugang. Ohne Zahlungsmittel. Danach kostenlos mit drei Planungen pro Monat (Angebot für kurze Zeit, regulär zwei). Kostenpflichtige Dienstleistungen wie der Förderservice werden separat berechnet.
Kompetenz, auf die Handwerksbetriebe und Marktführer setzen
Deine Unterlagen können mehr
Nutze den Grundriss als gemeinsame Grundlage für Aufnahme, Berechnung und Anlagenplanung.

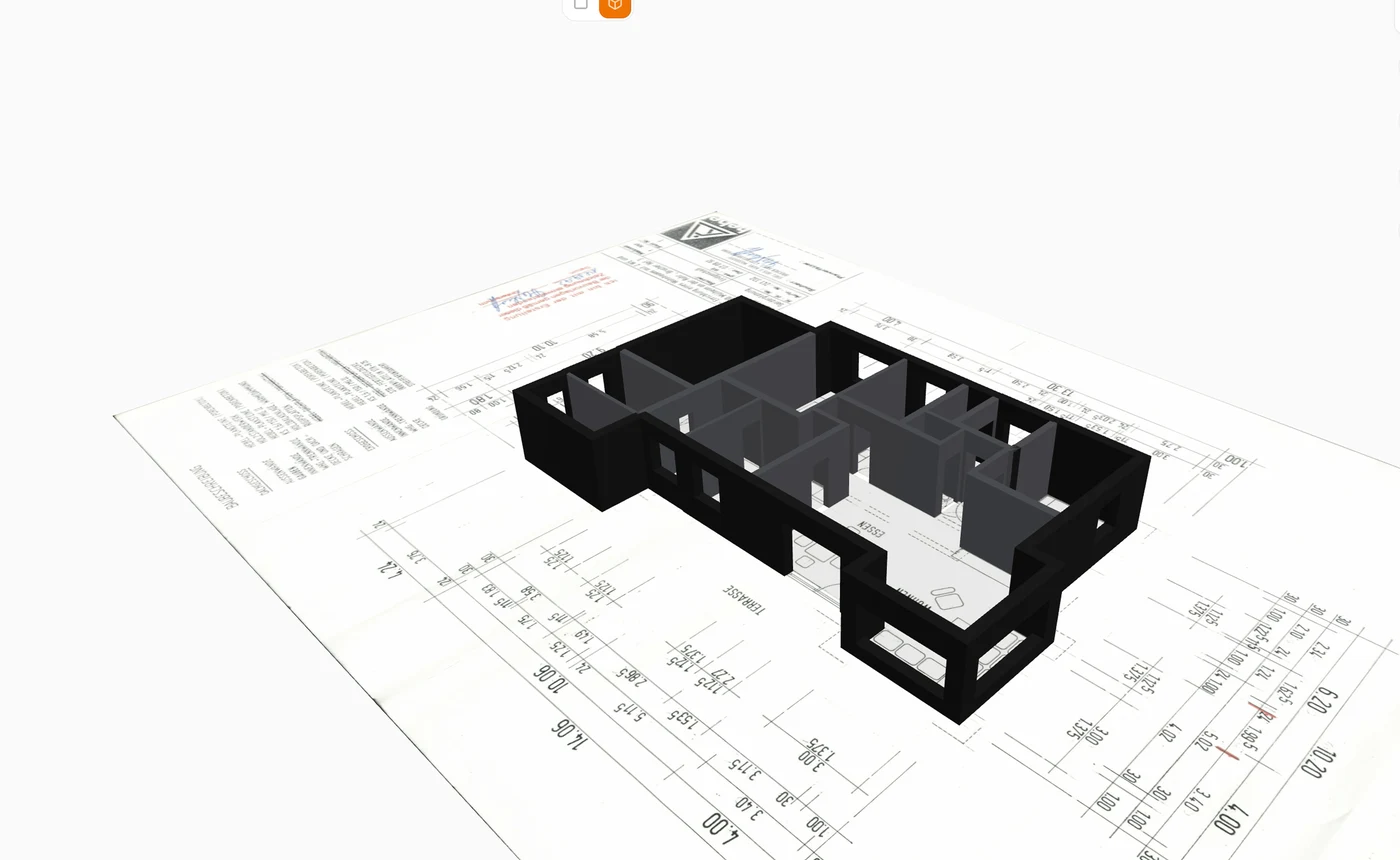

Der Kunde hat einen Grundriss. Du brauchst Räume, Flächen und eine Übersicht für die Heizungsplanung. Im Bauhow Grundriss Editor zeichnest du die Geometrie nach und machst sie digital nutzbar. Daraus entsteht ein 3D Modell, das du für die Orientierung und die weitere Berechnung verwendest.
Vorhandene Grundrisse nutzen
Übertrage die Gebäudestruktur durch Nachzeichnen in Bauhow.
In 2D planen, in 3D betrachten
Arbeite im Grundriss und behalte den räumlichen Zusammenhang im Blick.
Geometrie weitergeben
Übernimm die aufgenommenen Informationen in die raumweise Heizlastberechnung.
Norm-Heizlast
14,66 kW
Spezifisch
90 W/m²
Erdgeschoss
- Wohnen20 °C4.623 W
- Küche20 °C1.105 W
- Schlafen20 °C2.082 W
- Bad24 °C1.068 W
- Abstellraum20 °C1.403 W
Raum für Raum digital erfassen
Zeichne die Gebäudestruktur so nach, dass sie für deine Berechnung nutzbar wird.
Erfasse Wände, Fenster und Türen anhand deiner Unterlagen. Die digitale Geometrie gibt deiner Planung eine nachvollziehbare Struktur. In der 3D Ansicht siehst du den räumlichen Zusammenhang und kannst die Räume deiner weiteren Bearbeitung zuordnen.
Ein Grundriss. Der nächste Berechnungsschritt.
Nutze die erfasste Geometrie für die raumweise Heizlastberechnung.
Die Gebäudegeometrie bleibt Teil deiner Planung. Du übernimmst sie in die Heizlastberechnung und ergänzt die Angaben zu Bauteilen und Temperaturen. So verbindest du die zeichnerische Aufnahme mit der Berechnung des Wärmebedarfs je Raum.
Zeig, wo die Anlage hingehört
Ergänze die Bauteile, die für deine Planung und Abstimmung wichtig sind.
Zeichne Innen und Außeneinheit der Wärmepumpe, Heizkörper, Fußbodenheizungsflächen und Verteiler ein. Ergänze Durchbrüche und verdeutliche, wie die Anlage im Gebäude angeordnet werden soll. Das hilft dir bei der Abstimmung mit Kollegen und beim Gespräch mit dem Kunden.
Leitungswege sichtbar planen
Verbinde die eingezeichneten Bauteile mit einer nachvollziehbaren Leitungsplanung.
Zeichne Leitungswege ein, ermittle ihre Längen und hinterlege die vorgesehenen Dimensionen. So kannst du die geplante Führung im Gebäude zeigen und die Informationen für die weitere Ausarbeitung verwenden.
Von der Zeichnung zur Berechnung
- 1
Grundriss nachzeichnen
Erfasse die Gebäudestruktur anhand deiner vorhandenen Unterlagen.
- 2
Modell betrachten
Nutze die 3D Darstellung, um die räumlichen Zusammenhänge zu überblicken.
- 3
Technik ergänzen
Platziere die benötigten Bauteile und zeichne Leitungswege ein.
- 4
Heizlast berechnen
Übernimm die Geometrie und ergänze die erforderlichen thermischen Angaben.
Eine Grundlage für die nächste Entscheidung
Mit einem digitalen Grundriss lässt sich leichter besprechen, wo die Wärmepumpe stehen soll, wie Leitungen verlaufen und welche Räume in die Berechnung eingehen. Für die weitere Bearbeitung stehen die Geometrie und die ergänzten Planungsinformationen in Bauhow zur Verfügung. Das macht die Übergabe im Team nachvollziehbarer und hilft dir, deine Planung gegenüber dem Kunden zu erklären.
Häufige Fragen
Noch etwas offen? Schreib uns oder buche eine Live Demo.
Muss ich ein 3D Modell separat erstellen?
Nein. Aus der gezeichneten Gebäudegeometrie erhältst du in Bauhow eine 3D Darstellung.
Kann ich die Geometrie für die Heizlast verwenden?
Ja. Du kannst sie in die raumweise Heizlastberechnung übernehmen und dort die weiteren Berechnungsangaben ergänzen.
Welche technischen Bauteile kann ich einzeichnen?
Unter anderem Innen und Außeneinheiten von Wärmepumpen, Heizkörper, Fußbodenheizungsflächen, Verteiler und Durchbrüche.
Kann ich Leitungslängen erfassen?
Ja. Du kannst Leitungswege zeichnen, ihre Längen ermitteln und Dimensionen hinterlegen.
Auf welchem Gerät bearbeite ich den Grundriss?
Für die Bearbeitung im Grundriss Editor nutzt du Bauhow am Computer. Dort kannst du Zeichnung, Bauteile und 3D Ansicht übersichtlich bearbeiten.
Was mache ich, wenn kein Grundriss vorliegt?
Mit einem unterstützten iPhone oder iPad kannst du die Gebäudegeometrie alternativ per LiDAR Scan aufnehmen.
Mehr aus Gebäudeaufnahme & Heizlast
- 01LiDAR GebäudescanAufnehmen. Weiterplanen.Erfasse Räume mit dem LiDAR Scanner deines iPhones oder iPads.
- 02LeitungsplanungLeitungswege vor AugenZeichne Leitungen im Grundriss, ermittle ihre Längen und hinterlege die vorgesehenen Dimensionen.
- 03Raumweise HeizlastHeizlast Raum für RaumBerechne den Wärmebedarf deiner Räume nach DIN 12831 und nutze die Ergebnisse für Heizflächenbewertung, hydraulischen Abgleich und Wärmepumpenauslegung.
- 04Heizlast aus HüllflächenDie Gebäudehülle als GrundlageNutze 3D Gebäudedaten auf Basis von LOD2 und ergänze die thermischen Eigenschaften der Gebäudehülle.
- 05VerbrauchsheizlastVom Verbrauch zur HeizlastNutze den bisherigen Energieverbrauch für eine überschlägige Einschätzung der Gebäudeheizlast.
- 06U Wert RechnerBauteile verstehen. U Werte berechnen.Stelle Materialien und Schichtdicken zusammen oder starte mit einem passenden Aufbau aus den Bauhow Vorlagen.
- 07HeizflächenbewertungPassen die vorhandenen Heizflächen?Vergleiche die Leistung von Heizkörpern und Fußbodenheizungsflächen mit der raumweisen Heizlast bei den betrachteten Systemtemperaturen.
- 08Hydraulischer AbgleichAbgleich mit BerechnungsgrundlageBerechne den hydraulischen Abgleich nach Verfahren B auf Basis deiner raumweisen Heizlast.
Bring deinen Grundriss in Bauhow
Zeichne die Geometrie nach, ergänze die technische Planung und nutze die Daten für deine Heizlastberechnung.
14 Tage vollständiger Softwarezugang. Ohne Zahlungsmittel. Danach kostenlos mit drei Planungen pro Monat (Angebot für kurze Zeit, regulär zwei). Kostenpflichtige Dienstleistungen wie Förderservice und Energieausweise werden separat berechnet.
